天车组装是一项系统性工程，涉及机械、电气、液压等多领域的协同作业，其组装质量直接关系到设备运行的安全性与稳定性，以下从组装前准备、核心部件安装、精度调试及安全防护四个维度,详细解析天车组装的关键技巧。

组装前的准备工作

技术图纸与方案审核
组装前需严格对照天车总装图、部件图及电气原理图，明确各部件型号、规格及安装位置，重点核查轨道跨度、起升高度等关键参数，确保与现场基础尺寸匹配，对于特殊工况（如高温、腐蚀环境）,需提前确认防护等级及材料选型是否符合要求。
（图片来源网络，侵删）
场地与基础检查
- 轨道基础：轨道混凝土基础的强度需达到设计要求（C30），表面平整度误差≤3mm/2m，螺栓孔定位偏差≤±2mm。
- 组装场地：地面应平整坚实，预留足够操作空间（≥设备周边1m）,并设置临时电源及安全警示标识。
部件清点与预装配
对照装箱清单逐项清查主梁、端梁、电动葫芦、车轮组、电气控制柜等部件，确保无缺损、变形，对高强度螺栓、减速机等精密部件进行预装配，检查配合公差（如联轴器同轴度误差≤0.1mm）。

主梁与端梁组装
- 连接工艺：采用高强度螺栓连接时，需按对角顺序分3次拧紧（初拧50%、终拧70%、复拧100%），扭矩误差≤±10%。
- 焊接处理：对于焊接结构主梁，需采用分段对称焊接，焊前预热至100-150℃，焊后进行应力消除处理，防止变形。
- 拱度控制：通用桥式天车主梁应预留1/1000跨度拱度，通过水准仪测量，偏差≤±3mm。
运行机构安装

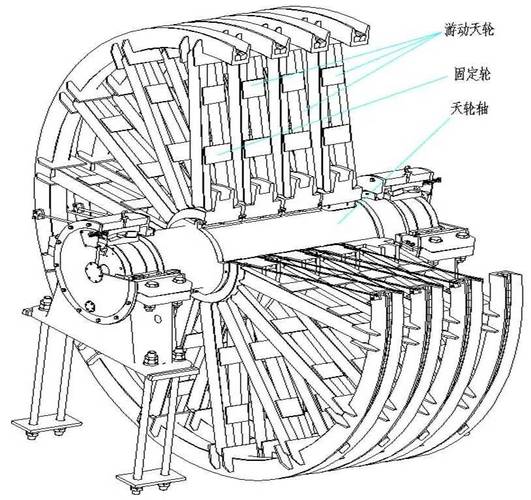

（图片来源网络，侵删）
- 车轮组装配：车轮轴与轴承座的配合采用过盈配合（H7/r6），压装时确保垂直度偏差≤0.15mm/100mm。
- 轨道安装：轨道接头采用鱼尾板连接，间隙≤1mm，轨顶标高差≤1mm，水平偏差≤1mm/全长。
- 驱动系统对中：减速机输出轴与车轮轴联轴器的同轴度需采用激光对中仪校准，径向偏差≤0.05mm，轴向偏差≤0.1mm。
起升机构安装
- 电动葫芦固定：葫芦底部与主梁接触面需加装减震橡胶垫，螺栓紧固后进行载荷测试（额定载荷的1.25倍，持续10分钟），检查有无异常振动。
- 钢丝绳缠绕：钢丝绳绳头采用压板固定，缠绕方向应与卷筒旋转方向一致，钢丝绳下垂量偏差≤±5%S（S为跨距）。

空载试运行
先以低速档进行全程运行，检查车轮与轨道接触是否均匀，啃轨现象（侧向间隙≤3mm），测试各限位开关（行程限位、起升限位）的灵敏度，动作误差≤±50mm。
负载测试
- 静载试验：依次加载额定载荷的50%、75%、100%，持续10分钟，测量主梁下挠值（≤L/700，L为跨度）。
- 动载试验：以额定载荷的110%进行起升、制动、运行测试，检查制动器可靠性（制动距离≤S/80，S为额定速度对应行程）。
电气系统调试
（图片来源网络，侵删）
- 控制回路：采用万用表检测各接触器、继电器通断状态，确保正反转、联锁保护功能正常。
- 安全回路：紧急停止、超载保护、限位开关等安全回路需进行模拟故障测试，响应时间≤0.5秒。
