中心架校正技巧大全：从零基础到精通，告别工件跳动，提升加工精度！
无论是车床、铣床还是磨床，掌握这些核心校正方法，让你的工件加工效率与质量直线飙升！ 在机械加工领域，中心架的正确使用与精准校正，是保证长轴、细长轴类工件加工精度和表面质量的关键，本文将系统化讲解中心架的校正技巧，从基础原理到实操细节，再到常见问题解决，助你彻底掌握这一核心技能，成为车间里的“校正高手”。
开篇引言：为什么中心架校正如此重要？
在机械加工的舞台上,我们常常会遇到一些“棘手”的工件：细长的传动轴、精密的丝杠、长长的光杆……这些工件刚性差，在加工过程中极易因切削力而产生变形、振动，俗称“让刀”或“跳动”，直接导致尺寸精度下降、表面粗糙度增加。

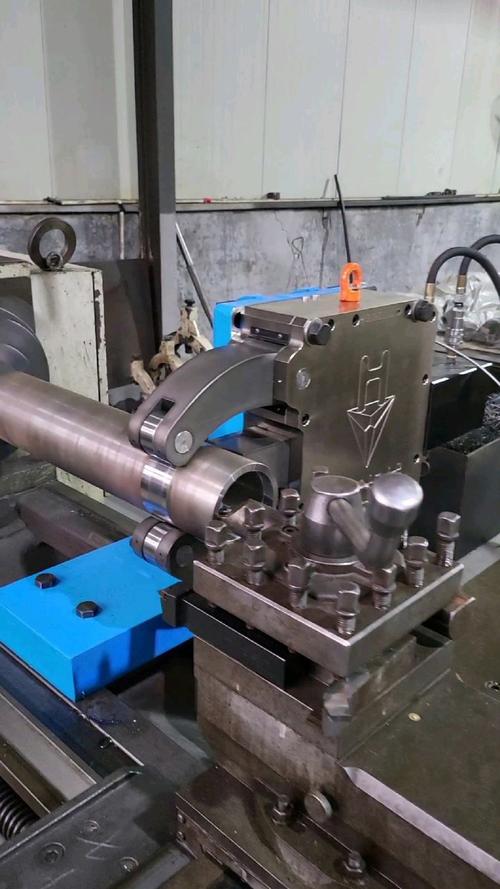

中心架（Center Rest / steady rest），作为加工这类细长轴类工件的“定海神针”，其核心作用就是从工件中部提供支撑，有效减小工件因切削力引起的变形和振动，中心架并非“一放就灵”，其安装的精准程度——即校正质量，直接决定了最终的加工效果。
一个糟糕的校正,不仅无法起到支撑作用，反而会加剧工件跳动，甚至损伤工件和机床，掌握一套系统、高效的中心架校正技巧，是每一位机械加工从业者从“新手”迈向“高手”的必经之路，本文将为你全方位剖析，让你彻底搞懂中心架校正。
中心架校正的核心原理：三点定心，力平衡
在动手之前,我们必须理解中心架校正的基本原理，这能帮助我们“知其然，更知其所以然”。
-
三点定心原则： 大多数中心架都采用三点支撑结构，这三个支撑点（通常是带滑动轴承或耐磨垫块的爪）均匀分布在工件的圆周上，形成一个稳定的支撑面，校正的核心，就是通过调整这三个支撑点，使它们共同作用于工件的回转中心，与车床主轴的回转轴线重合。
（图片来源网络，侵删） -
力平衡与柔性支撑： 校正的目标不是将工件“锁死”，而是提供一个柔性且均匀的支撑力，过紧的支撑会“顶死”工件，导致工件变形，增加主轴负载；过松的支撑则起不到任何作用，工件依然会跳动，理想状态是：支撑力足以抵抗切削力引起的变形，但又不会对工件产生额外的夹持应力。
中心架校正的详细步骤与技巧（以车床为例）
中心架的校正是一个需要耐心和细心的过程,遵循正确的步骤至关重要。
第一步：准备工作——“工欲善其事，必先利其器”
- 工件检查： 检查工件待支撑部位的表面质量，有无毛刺、磕碰，若有，需用油石或细锉修光，避免损伤中心架爪或影响精度。
- 中心架检查： 确保中心架各活动部件灵活，锁紧可靠，支撑爪（或垫块）磨损严重需及时更换或修复。
- 选择支撑方式：
- 直接支撑（使用滚动轴承或青铜爪）： 适用于已粗加工、表面光洁度较好的半成品，摩擦小，但需注意润滑。
- 间接支撑（使用辅助套筒）： 适用于已精加工的成品表面或材质较软的工件（如铜、铝），制作一个略大于工件的辅助套筒（过渡套），中心架支撑套筒，由套筒再支撑工件，此法可保护工件表面。
第二步：初步安装与粗调——“大处着眼”
- 安装中心架： 将中心架稳固地安装在车床导轨的指定位置（通常在工件中部附近），松开支撑爪，将其张开到足够大的直径。
- 工件就位： 将工件一端用卡盘夹紧，另一端用尾座顶尖顶住，手动旋转卡盘，观察工件是否大致平稳。
- 粗调中心架高度： 移动中心架，使其大致对准工件中部，调整中心架的上下和左右位置，目测或使用划针盘，使三个支撑爪的尖端大致与工件外圆等高。
第三步：精准微调——“精雕细琢”
这是校正过程中最关键的一步,我们将使用百分表来完成。
-
安装百分表： 将磁性表座吸附在车床刀架或导轨上，安装百分表，使测头垂直、均匀地压在工件外圆的最高点上，确保百分表指针有一定的预压量（约0.5-1圈）。
（图片来源网络，侵删） -
“轻、慢、匀”原则： 这是对待百分表的核心心态，任何粗暴的操作都会导致读数失真。
-
分步校正流程：
-
步骤A：校正垂直方向（高低）
- 缓慢转动卡盘,让工件旋转一周，观察百分表读数。
- 在工件圆周上标记出百分表读数最高点和最低点。
- 松开中心架的两个下支撑爪（或侧面支撑爪），仅保留一个作为参考点。
- 调整另一个下支撑爪的高度,使其向上顶起工件，直到百分表在最高点和最低点的读数差减小一半。
- 再调整第三个支撑爪,进一步将读数差缩小，如此反复，直至工件旋转一周，百分表读数变化在02mm - 0.05mm以内（根据精度要求调整），工件在垂直方向上已基本找正。
-
步骤B：校正水平方向（左右）
- 保持垂直方向的校正结果不变。
- 调整中心架的水平（侧向）支撑爪。
- 同样,转动工件，观察百分表在水平方向上的读数变化。
- 通过微调水平支撑爪,使工件在水平方向上的跳动也控制在允许范围内。
-
-
最终复核：
- 锁紧所有支撑爪的锁紧螺钉。
- 再次手动缓慢转动工件一周,仔细观察百分表读数，如果锁紧后读数发生变化，说明锁紧时产生了位移，需要微调并重新锁紧，直到锁紧前后读数稳定一致。
- 检查三个支撑爪的夹紧力是否均匀,可以用手轻轻晃动工件，感觉阻力是否一致，避免某个爪过松或过紧。
高级技巧与常见问题解决方案
高级技巧：
- 分段支撑加工： 对于超长工件，可使用多个中心架分段支撑，校正时，需从中间向两端依次进行，并考虑各支撑点之间的相互影响。

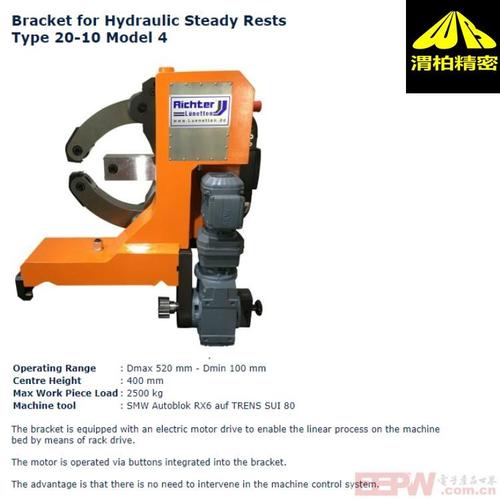

- 使用可调式中心架： 对于批量生产，可使用带有微调机构的中心架，能大幅提高校正效率。
- 润滑是关键： 对于直接支撑，必须在支撑爪与工件接触处涂抹充足的润滑脂（如二硫化钼），以减少摩擦和磨损，防止“抱死”。
常见问题与解决方案：
| 问题现象 | 可能原因 | 解决方案 |
|---|---|---|
| 工件仍有明显跳动 | 校正精度不够； 中心架未锁紧； 工件本身弯曲或椭圆度过大； 支撑爪磨损或接触不良。 |
重新进行百分表校正； 检查并确保所有锁紧螺钉已拧紧； 对工件进行校直或检查毛坯质量； 更换支撑爪或修磨接触面。 |
| 加工中工件出现“竹节形” | 中心架支撑力过大，导致工件被“顶弯”，离开支撑架后又回弹。 | 适当放松中心架支撑爪，减小支撑力； 采用“让刀”切削，减小切削力； 考虑使用辅助套筒，增加支撑接触面积。 |
| 支撑爪或工件表面拉伤 | 缺少润滑； 支撑爪材质过硬或工件材质太软； 支撑爪有毛刺或硬点。 |
加足润滑脂； 更换合适的支撑爪材料（如青铜），或使用辅助套筒； 用油石修磨支撑爪和工件表面。 |
| 中心架移位或振动 | 中心架底座与导轨贴合不紧； 切削力过大，引起振动传递。 |
清洁导轨，确保中心架底座安装稳固； 降低切削用量，或使用刀具减振装置。 |
从“会做”到“做好”的升华
中心架校正,看似是一个简单的机械操作，实则蕴含着“理论+实践+经验”的智慧，它考验的不仅是操作者的技术熟练度，更是其观察力、耐心和解决问题的能力。
记住以下几个关键词：
- 原理先行： 永远不要忘记“三点定心”和“力平衡”的原则。
- 工具为本： 精密的校正离不开百分表这样的精密量具。
- 细节制胜： “轻、慢、匀”的操作态度，贯穿于每一个微调步骤。
- 活学活用： 根据不同的工件、不同的机床、不同的精度要求，灵活调整校正策略。
希望这篇“中心架校正技巧大全”能为你提供切实的帮助，从今天起，拿起你的工具，将理论与实践相结合，不断练习、反思，相信不久的将来，你就能轻松驾驭各种中心架校正任务，用稳定的高质量工件，证明你是一位真正值得信赖的加工专家！
